Устройство представляет собой электронный коммутатор электрических цепей (информационных шин CAN и K-Line), соединяющий входы CAN и K-Line адаптера "ECU-Link 3" с нужными контактами диагностических интерфейсов ТС.
Коммутатор построен на базе 19 высококачественных полупроводниковых реле (типа KAQY212S), имеющих низкое переходное сопротивление в состоянии включенной электрической цепи. Низкое сопротивление коммутации гарантирует передачу импульсных информационных сигналов без сбоев, а также позволяет (с помощью встроенного АЦП) измерять уровни постоянных напряжений на контактах диагностических разъемов, с приемлемой точностью.
Входы и цепи питания мультиплексора защищены от воздействия импульсных помех и случайной «переполюсовки» питания элементами защиты: варисторами, супрессорами, само-восстанавливающимися предохранителями. Мультиплексор управляется встроенным микропроцессором, посредством команд, поступающих от программы "АВТОАС-КАРГО", через диагностический адаптер «ECU-Link 3».
Питание мультиплексора осуществляется от бортовой сети диагностируемого ТС 12/24B.

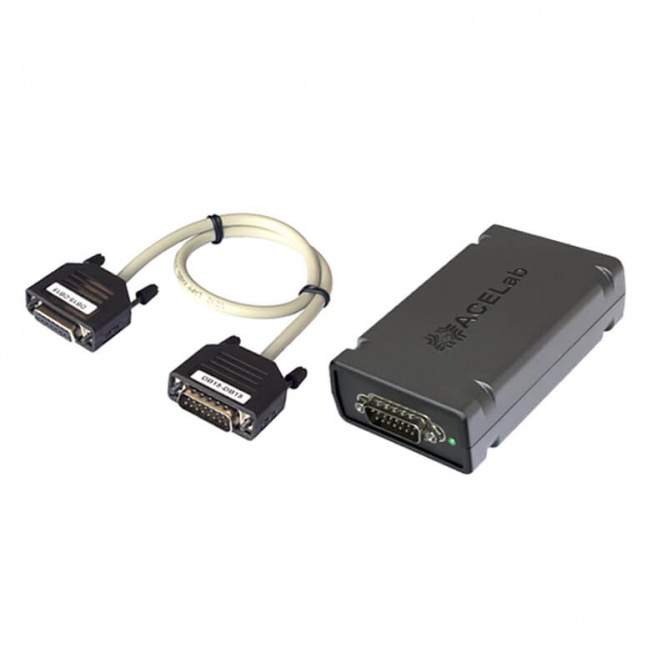

Мультиплексор "MUX CAN+KLine" выполнен в пластмассовом корпусе, с логотипом ACELab. На корпусе расположен светодиодный индикатор и 2 разъема типа DВ15. Один, для подключения к адаптеру «ECU-Link 3», через кабель «DB15 – DB15», другой - для диагностических кабелей.
Назначение
Мультиплексор (MUX) предназначен для:
- автоматической настройки (подключения) диагностических линий CAN и K-Line адаптера "ECU-Link 3" на нужные контакты различных типов диагностических разъемов (OBD-II, J1939, Deutz и др.) транспортных средств (ТС) при выборе в программе "АВТОАС-КАРГО" соответствующей диагностируемой системы;
- ручного (произвольного) подключения диагностических линий CAN и K-Line адаптера "ECU-Link 3" к различным контактам диагностических разъемов ТС;
- тестирования диагностических разъемов ТС, путем проверки уровней напряжения (В) на их контактах, для оценки наличия на этих контактах диагностических интерфейсов от различных систем ТС и их корректности.
Проверка разъема OBD-II в программе "АВТОАС-КАРГО" с помощью мультиплексора «MUX CAN+KLine»
Использование мультиплексора в программе "АВТОАС-КАРГО" включается и выключается кнопкой "MUX" в правом верхнем углу окна выбора диагностируемой системы, рядом со статусом подключения адаптера. Специальный пункт MUX предусмотрен и в меню программы. В нем доступно включение/выключение, а также активация различных опций и функций мультиплексора.
Мультиплексор "MUX CAN+KLine" также заменяет переходники «DB15-CAN R», «DB15-1KLine», «DB15-3KLine», «DB15-9KLine», «DB15-WP», «DB15-KMZ EBS3».
Схема подключения мультиплексора «MUX CAN+KLine» к адаптеру «ECU-Link 3»
Технические характеристики
- Питание мультиплексора — от диагностического разъема автомобиля (+7В...+36В).
- Потребляемый ток — не более 100 мА при напряжении питания +12В.
- Рабочая температура от - 40 до +80 град. С.
- Коммутируемые диагностические интерфейсы — CANbus , K-Line (12/24В).
- Встроенная система измерения напряжения на контактах диагностического разъема ТС от 0 до +36 В.
- Встроенная защита от переполюсовки и перенапряжения свыше +36В.
- Встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K.
- Защита линий K-Line мультиплексора от замыкания на +АКБ автомобиля.
- Защита линий CAN H и CAN L мультиплексора от замыканий на массу и +АКБ автомобиля.
- Защита линий K-Line мультиплексора ESD до 2 кВ.
- Защита линий CAN H и CAN L мультиплексора ESD до 6 кВ.
- Срок службы - 5 лет.
Кабель «DB15–DB15» - 1 шт.;
Руководство пользователя - 1шт.;
Гарантийный талон - 1шт.;
Транспортная картонная упаковка — 1шт.
