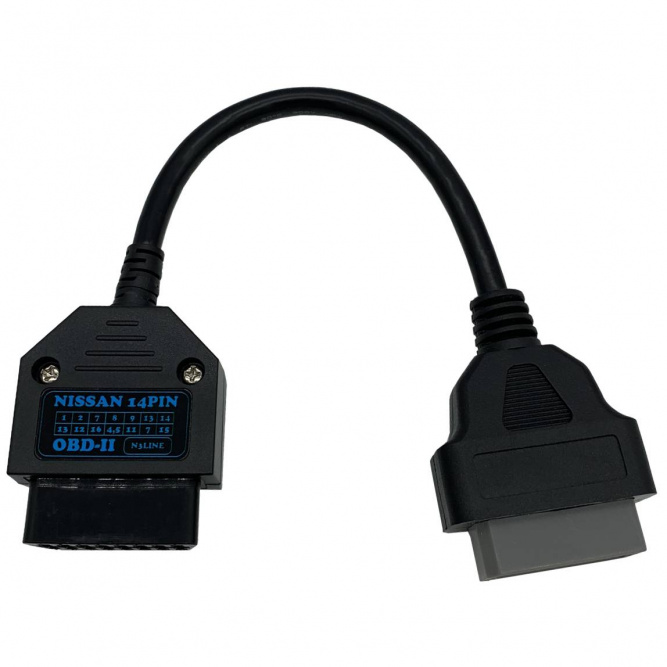

Переходник Nissan preOBDII используется для подключения адаптера Nissan 3 Line к автомобилям Nissan, у которых установлена 14-контактная диагностическая колодка.
Разъём имеет следующий вид:
Распиновка разъема Nissan 14PIN следующая:
| № контакта | Сигнал | Назначение |
|---|---|---|
| 1 | RX | Прием данных в ECU |
| 2 | TX | Передача данных от ECU |
| 3 | - | |
| 4 | ABS/TCS DIAG L | Активация блинк-режима ECU ABS/TCS на лампе "ABS" |
| 5 | - | |
| 6 | CHK | Активация блинк-режима ECU двигателя на лампе "Check" |
| 7 | IGN | + бортового напряжения, при включении зажигания |
| 8 | GND | Общий |
| 9 | CLK | Вход для сигнала синхронизации 153,6кГц |
| 10 | SP | |
| 11 | PS | Вывод клапана системы гидроусилителя руля (либо вывод от SRS) |
| 12 | SC0 | Активация спец-режима ECU ABS/TCS |
| 13 | SC1 | Активация обмена данными с ECU ABS |
| 14 | DT | Обмен данными с ECU ABS |
Для интерфейса N3LINE переходник OBD-II - Nissan 14PIN имеет следующую распиновку:
| Nissan 14PIN | OBD-II | Сигнал | Назначение |
|---|---|---|---|
| 1 | 13 | RX | Прием данных в ECU |
| 2 | 12 | TX | Передача данных от ECU |
| 7 | 16 | IGN | + бортового напряжения, при включении зажигания |
| 8 | 4,5 | GND | Общий |
| 9 | 11 | CLK | Вход для сигнала синхронизации 153,6кГц |
| 13 | 7 | SC1 | Активация обмена данными с ECU ABS |
| 14 | 15 | DT | Обмен данными с ECU ABS |
Переходник OBD-II - Nissan 14PIN для оригинальных интерфейсов от NISSAN (VI и VI2) имеют немного другую распиновку:
| Nissan 14PIN | OBD-II | Сигнал | Назначение |
|---|---|---|---|
| 1 | 13 | RX | Прием данных в ECU |
| 2 | 12 | TX | Передача данных от ECU |
| 7 | 8 | IGN | + бортового напряжения, при включении зажигания |
| 8 | 4,5 | GND | Общий |
| 9 | 14 | CLK | Вход для сигнала синхронизации 153,6кГц |
| 13 | 7 | SC1 | Активация обмена данными с ECU ABS |
| 14 | 15 | DT | Обмен данными с ECU ABS |
